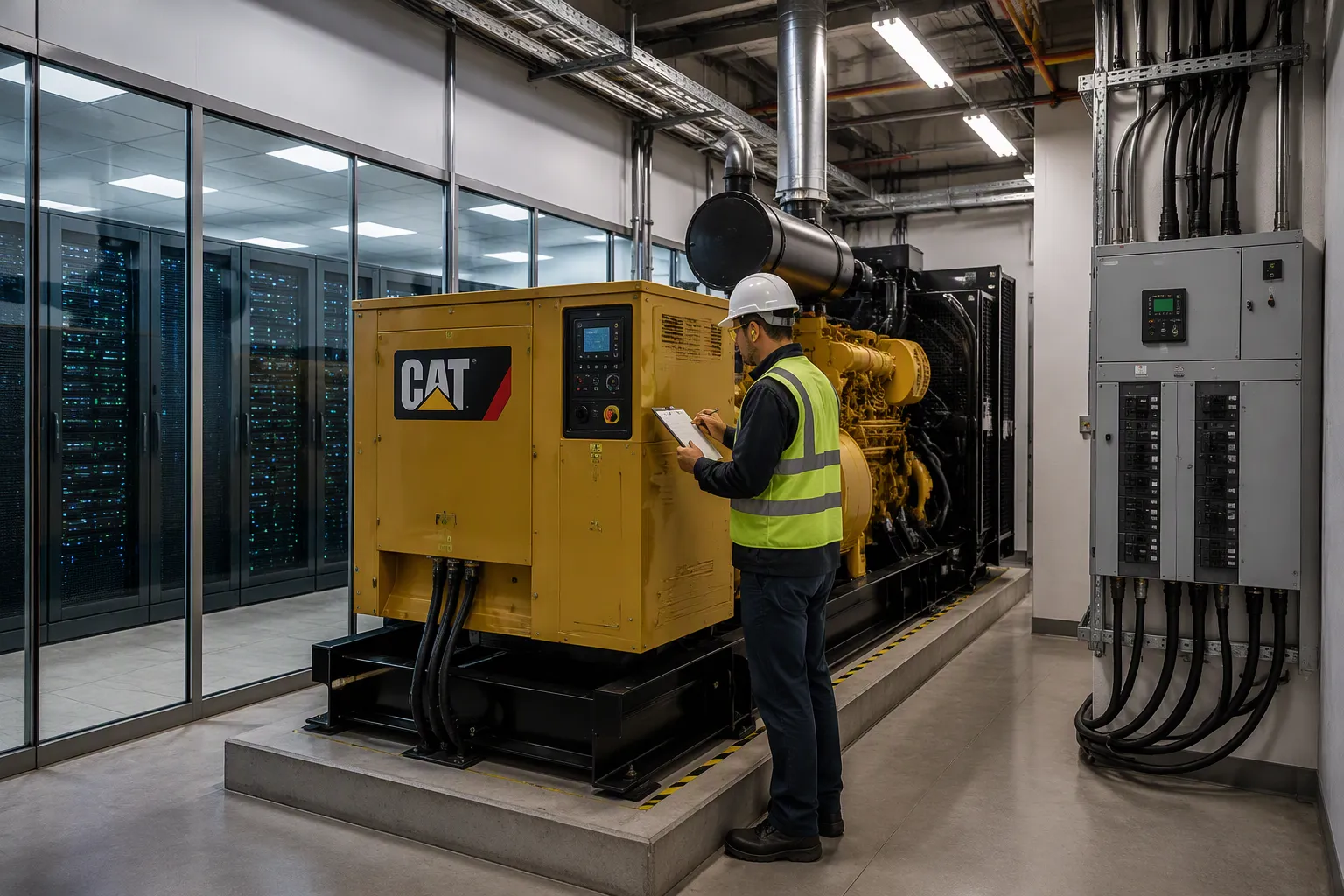

Di che dimensioni deve essere un gruppo elettrogeno diesel per il backup di un data center?

Si determina la taglia corretta per un generatore diesel per data center Calcola il carico critico totale in kW. Aggiungi ridondanza e margine di crescita. Converti questo valore in kVA con un fattore di potenza di 0,8 in modalità standby, applicando le riduzioni di potenza specifiche del sito. Un dimensionamento insufficiente di queste apparecchiature causa costosi tempi di inattività in caso di guasti alla rete elettrica. Un dimensionamento eccessivo comporta uno spreco di capitale dovuto a capacità inutilizzata e riduce l'efficienza. I seguenti passaggi forniscono un percorso di calcolo diretto. Trasformi i dati elettrici grezzi del tuo impianto in una potenza nominale finale del gruppo elettrogeno.

Punti chiave

• Calcola il carico critico totale del tuo data center in kilowatt. Utilizza valori misurati, non i valori nominali di targa. Questo eviterà sovradimensionamenti e sprechi di capitale.

• Aggiungere ridondanza; aggiungere margine di crescita. Convertire i kilowatt in kVA dividendo per 0,8. Applicare riduzioni di potenza per altitudine, temperatura e autonomia del carburante.

• Scegliete generatori di prima potenza per il backup del data center. Verificate il dimensionamento con test di carico. Questo garantisce un'operatività affidabile durante le interruzioni.

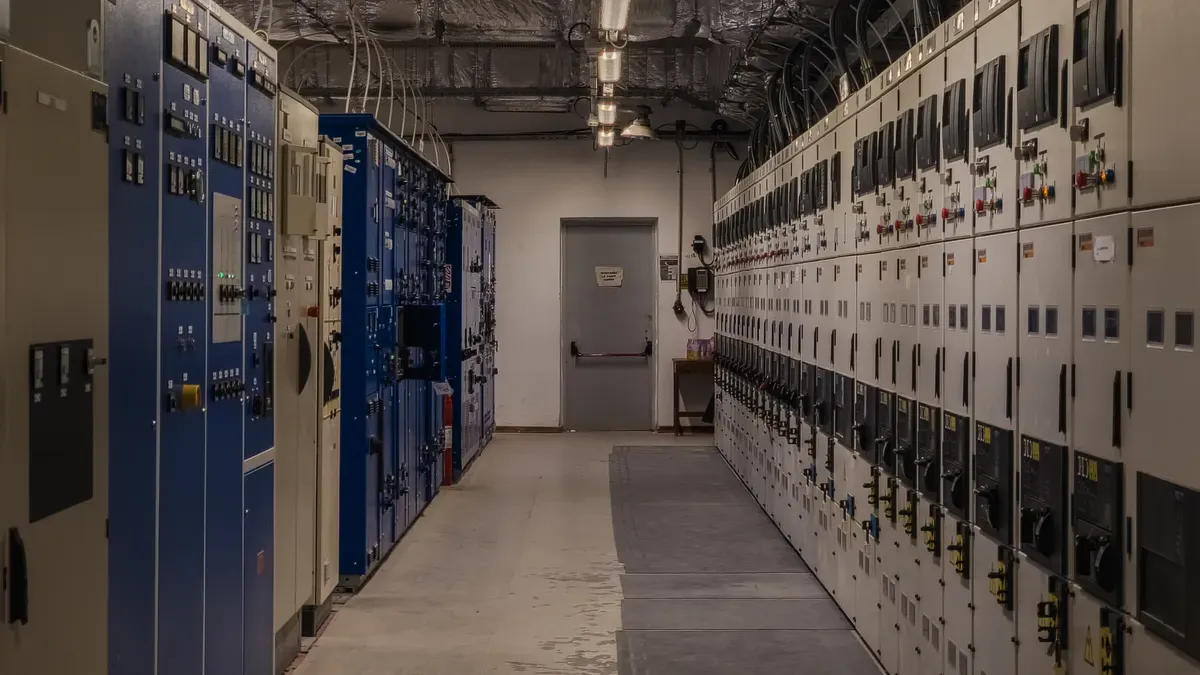

Calcolo del carico critico totale per il tuo data center

Non è possibile dimensionare un generatore diesel per data center a occhio. Serve un valore preciso in kilowatt. Questo valore rappresenta tutta la potenza che il generatore deve alimentare in caso di interruzione della rete elettrica. Il processo di calcolo segue una sequenza logica: si identificano tutti i carichi, si sceglie la fonte di dati corretta, si separano i dati più importanti e si aggiunge un margine di sicurezza. Ogni passaggio si basa sul precedente.

Elenco dei carichi IT, di raffreddamento e ausiliari.

Iniziate dalle vostre apparecchiature IT. Contate tutti i rack presenti nella vostra struttura. Moltiplicate il numero di rack per la potenza nominale di ciascun rack. Una struttura con 100 rack da 5 kW ciascuno produce un carico IT di 500 kW. Questa cifra rappresenta i server, i sistemi di storage e le apparecchiature di rete che garantiscono il funzionamento della vostra azienda.

In qualsiasi data center, i sistemi di raffreddamento consumano una notevole quantità di energia. Refrigeratori, unità di trattamento aria per sale server (CRAH) e pompe assorbono tutti elettricità. Questi carichi spesso eguagliano o superano il carico IT stesso. È necessario includere ogni componente di raffreddamento nel calcolo.

I carichi ausiliari completano il quadro. Questi includono le perdite dei gruppi di continuità (UPS), l'illuminazione, i sistemi antincendio, i sistemi di sicurezza e i sistemi di controllo della gestione degli edifici. La norma NFPA 110 definisce i carichi obbligatori che un generatore deve supportare. L'illuminazione di emergenza e gli allarmi antincendio rientrano in questa categoria. I carichi di emergenza vengono calcolati separatamente dai carichi operativi normali. Questa separazione ottimizza il dimensionamento del generatore e garantisce la conformità alle normative.

Il carico totale dell'impianto è diverso dal carico IT. È necessario definire chiaramente entrambi i valori. I motori per i carichi critici funzionano separatamente da quelli per i carichi non critici. I sistemi di raffreddamento, illuminazione e sicurezza possono funzionare su circuiti di generazione diversi a seconda della configurazione.

Utilizzare i dati di targa anziché i valori misurati.

I dati di targhetta indicano la corrente massima che un dispositivo può assorbire. Questa valutazione si basa sulla configurazione completa con tutte le opzioni installate e su un utilizzo del 100% alla tensione di esercizio più bassa. Le condizioni reali raramente corrispondono a queste ipotesi.

I valori nominali riportati sulle targhe sono spesso superiori del 40-60%. Anche prima di considerare gli arrotondamenti e gli effetti di configurazione, possono essere almeno del 33% superiori al consumo effettivo. I produttori basano i valori nominali di corrente sulla tensione nel caso peggiore, ad esempio i sistemi UPS da 90 V erogano 120 V o 208 V. Questa sola differenza di tensione crea una sovrastima significativa.

Moltiplicare la tensione nominale per l'amperaggio e sommare i valori di tutte le apparecchiature sovrastima il carico. Questo errore porta a sovradimensionare i sistemi UPS e le apparecchiature di raffreddamento. Si spreca energia, si spreca denaro e si ottiene un raffreddamento meno efficace.

I valori misurati forniscono la base più affidabile per il dimensionamento. È possibile ottenere misurazioni effettive del carico dalle letture degli UPS, dalle prese multiple per quadri elettrici con misurazione indirizzabile IP o da apparecchiature di misurazione con registrazione. Questo approccio fornisce i dati migliori in assoluto. Effettuate le misurazioni nel tempo anziché in un singolo istante. Le letture istantanee possono essere fuorvianti se effettuate nel momento di minimo della giornata.

Separare i carichi critici dai carichi non critici

Non tutti i carichi richiedono un generatore di emergenza. I carichi critici mantengono operativo il data center. I carichi non critici possono attendere il ripristino dell'alimentazione elettrica di rete.

I carichi critici includono apparecchiature IT, sistemi di raffreddamento a protezione dei server, sistemi antincendio, illuminazione di emergenza e sistemi di sicurezza. Questi sistemi devono funzionare ininterrottamente durante un'interruzione di corrente. Qualsiasi interruzione comporta il rischio di perdita di dati o danni alle apparecchiature.

I carichi non critici includono uffici amministrativi, sale relax, illuminazione decorativa e impianti di climatizzazione non essenziali nelle aree ufficio. È possibile escluderli dal calcolo del generatore. Questa esclusione riduce la capacità necessaria e consente di risparmiare capitale.

La topologia di ridondanza influisce sulla strategia di separazione del carico. Prima di dimensionare le unità, è necessario scegliere tra configurazioni N+1, 2N o 2N+1. La ridondanza richiede la presenza di più unità indipendenti. Un singolo guasto non deve propagarsi a cascata nell'intero sistema. Un campus hyperscale con configurazione ridondante e un elevato carico IT può facilmente richiedere decine di gruppi elettrogeni di grandi dimensioni, includendo anche i sistemi di raffreddamento e i motori ausiliari per i carichi critici.

La topologia di ridondanza (N+1, 2N, 2N+1) richiede più unità indipendenti in modo che un singolo guasto non provochi una reazione a catena. Un campus hyperscale configurato in modo ridondante con un elevato carico IT può facilmente richiedere decine di gruppi elettrogeni di grandi dimensioni, includendo i sistemi di raffreddamento e i motori ausiliari per i carichi critici.

Applicare la regola del carico dell'80% per i margini di sicurezza

I generatori funzionano al meglio quando sono caricati al di sotto della loro potenza nominale massima. La regola del carico all'80% mantiene il generatore entro i limiti di sicurezza operativi. Questa regola significa che il generatore deve essere dimensionato in modo che il carico non superi l'80% della sua capacità.

I margini di sicurezza variano a seconda del tipo di sito. Le applicazioni residenziali richiedono un margine del 15-20% rispetto al carico critico. I siti commerciali o espandibili richiedono un margine del 25-30%. I siti critici in cui la perdita di corrente è inaccettabile, come i data center, richiedono un margine del 30-40% rispetto al carico critico. I generatori di potenza primaria in uso regolare richiedono margini ancora maggiori.

Applica un fattore di crescita dal 10% al 20% al tuo carico IT. Un carico IT di 500 kW con un fattore di crescita di 1,2 diventa un carico previsto di 600 kW. Aggiungi i carichi infrastrutturali per le perdite degli UPS, le apparecchiature di raffreddamento, l'illuminazione e i sistemi antincendio. Infine, aggiungi il tuo margine di sicurezza del 15% o più.

La tabella seguente mostra la relazione tra il carico IT puro, il PUE dell'impianto e le potenze nominali raccomandate dei generatori.

Il calcolo segue un percorso chiaro. Determina il carico IT puro moltiplicando il numero di rack per la potenza nominale in kW per rack. Moltiplica il carico IT per il fattore di efficienza energetica (PUE) della tua struttura. Questo passaggio ti fornisce il carico critico della struttura. Aggiungi un margine di riduzione del 20-25% per gli effetti della temperatura ambiente e dell'altitudine. Il risultato è la capacità del generatore necessaria.

Per i cluster di intelligenza artificiale, è opportuno utilizzare un'ipotesi di concorrenza più restrittiva rispetto a quella impiegata per il calcolo aziendale generico. La pianificazione dei processi è più sincronizzata nei carichi di lavoro di intelligenza artificiale. Le oscillazioni di potenza a livello di rack sono più accentuate. Le sale dedicate all'intelligenza artificiale con raffreddamento a liquido raggiungono in genere un PUE (Power Usage Effectiveness) compreso tra 1,15 e 1,30, a seconda del clima, del sistema di dissipazione del calore e del livello di ridondanza.

Selezionare apparecchiature di generazione di energia con classificazione ISO 8528-1 per funzionamento continuo nei data center (DCC). Le strutture Tier III e Tier IV dell'Uptime Institute richiedono questa classificazione anziché l'alimentazione di emergenza (ESP). Questa distinzione è importante ai fini della conformità e dell'affidabilità.

Gli standard di riferimento per questo calcolo includono ASHRAE TC 9.9, Uptime Institute Tier Standards, NFPA 75, NFPA 76, NFPA 2001, IEEE, IEC e ANSI/TIA-942. Questi standard guidano la metodologia e garantiscono che il generatore diesel del data center soddisfi i requisiti del settore.

Applicazione della ridondanza e delle riduzioni di potenza del sito alla dimensione del generatore

Il calcolo del carico critico fornisce un valore di riferimento. Tale valore rappresenta la capacità minima necessaria alla struttura. Tuttavia, le operazioni reali di un data center richiedono più dei valori minimi. È necessario aggiungere ridondanza per la tolleranza ai guasti. Bisogna tenere conto dei carichi transitori che si verificano durante l'avvio. È necessario convertire il valore di potenza reale nella potenza apparente dichiarata dai produttori. È necessario apportare modifiche in base alle specifiche condizioni del sito. Ciascuno di questi fattori influisce sulla dimensione finale del generatore.

Come le configurazioni N, N+1 e 2N cambiano la matematica

La ridondanza determina quanti generatori installare. La configurazione scelta moltiplica direttamente il fabbisogno di capacità. Tre modelli principali dominano la progettazione dei data center.

Le implicazioni in termini di capacità variano significativamente a seconda dei modelli.

Per prima cosa, si calcola la capacità N. Questo valore rappresenta il numero di generatori necessari per soddisfare il carico critico totale. Un carico critico di 2 MW potrebbe richiedere quattro generatori da 500 kW in parallelo. Tale configurazione fornisce la capacità N.

N+1 aggiunge un altro generatore al bus parallelo. Ora si hanno cinque unità da 500 kW. Un singolo generatore può guastarsi o andare offline per manutenzione. Le restanti quattro unità continuano a supportare l'intero carico di 2 MW. Questa configurazione garantisce la tolleranza a un singolo guasto.

Il sistema 2N raddoppia l'intera capacità del vostro impianto di generazione. Vengono installati due gruppi completamente indipendenti, ciascuno composto da quattro generatori. Ogni gruppo opera su un proprio bus, con un proprio sistema di alimentazione del carburante e di controllo. Un guasto completo di un gruppo non compromette il funzionamento degli altri. Questa configurazione garantisce la massima disponibilità per le operazioni critiche.

La scelta della ridondanza influisce notevolmente sulla capacità totale installata. Un carico di 2 MW richiede 2 MW di capacità N. Lo stesso carico richiede 2,5 MW di capacità N+1. Una configurazione 2N richiede 4 MW di capacità installata. È necessario valutare il costo dei generatori aggiuntivi rispetto ai requisiti di disponibilità del proprio impianto.

Tenere conto della ricarica UPS e dei carichi a gradini.

Il vostro sistema di alimentazione ininterrotta crea due categorie di carico aggiuntive. Dovete includerle entrambe nel calcolo del dimensionamento del generatore.

La ricarica dell'UPS rappresenta la prima categoria. Quando manca la corrente di rete, le batterie dell'UPS si scaricano per compensare il carico. Il generatore si avvia e si fa carico del carico. L'UPS inizia quindi a ricaricare le proprie batterie. Questo processo di ricarica assorbe una quantità significativa di energia dal generatore. Il carico di ricarica si aggiunge al carico critico di regime.

Le perdite di conversione dell'UPS rappresentano la seconda categoria. Ogni sistema UPS perde una certa quantità di potenza durante la conversione da CA a CC e da CC a CA. Queste perdite in genere variano dal 3% al 5% della potenza nominale dell'UPS. È necessario aggiungere queste perdite al calcolo del carico totale.

Le linee guida disponibili considerano la carica dell'UPS e le perdite di conversione come input obbligatori per la pianificazione del carico del data center e lo studio del dimensionamento del generatore. Non esiste un valore numerico o una formula specifica per la capacità aggiuntiva del generatore. È necessario stimare la capacità aggiuntiva progetto per progetto. Modellare la domanda di carica dell'UPS e i carichi a gradini sincronizzati insieme a tutti gli altri carichi della struttura.

I carichi a gradino creano la condizione transitoria più critica. Un carico a gradino si verifica quando un grande gruppo di apparecchiature si avvia simultaneamente. I refrigeratori del sistema di raffreddamento rappresentano una fonte comune di carichi a gradino. Quando l'alimentazione elettrica viene ripristinata dopo un'interruzione, tutti i refrigeratori potrebbero tentare di avviarsi contemporaneamente. Questo avvio simultaneo crea un picco di corrente che può essere diverse volte superiore alla corrente di funzionamento a regime.

Il generatore deve essere in grado di gestire queste condizioni transitorie senza crolli di tensione o variazioni di frequenza. La capacità del generatore di riprendersi da carichi a gradino dipende dalla sua inerzia, dal sistema di eccitazione e dalla risposta del regolatore del motore. Per le applicazioni nei data center, è necessario specificare generatori con caratteristiche di risposta transitoria rapide.

I sistemi UPS di grandi dimensioni possono effettivamente contribuire a gestire i picchi di carico. L'UPS funge da tampone tra il generatore e il carico IT. L'UPS gestisce il carico IT mentre il generatore si stabilizza. Questa configurazione riduce il carico transitorio sul generatore. È opportuno coordinare le specifiche dell'UPS e del generatore per ottimizzare questa interazione.

Convertire i kW in kVA utilizzando un fattore di potenza di 0,8

Il calcolo del carico produce un valore espresso in kilowatt. Produttori di generatori I valori nominali vengono espressi in kilovolt-ampere. È necessario convertire i valori tra le due unità per selezionare l'apparecchiatura corretta.

L'industria dei gruppi elettrogeni ha standardizzato il fattore di potenza a 0,8 in ritardo. Questo standard consente a un gruppo elettrogeno di raggiungere la massima potenza nominale possibile con la dimensione del motore più piccola. La maggior parte dei carichi industriali, inclusi motori, trasformatori e reattori per illuminazione, sono induttivi e operano naturalmente con un fattore di potenza vicino a 0,8 in ritardo. La valutazione a 0,8 PF consente ai produttori di specificare la massima potenza apparente che l'alternatore può erogare, garantendo al contempo che il motore abbia una potenza sufficiente per la corrispondente potenza reale.

I generatori sono classificati in base alla potenza apparente, che comprende sia la potenza attiva che quella reattiva. I motori, invece, sono classificati in base alla potenza erogata all'albero, quindi la loro targhetta non tiene conto della corrente reattiva. Il generatore deve gestire tutta la corrente, sia attiva che reattiva. Gli avvolgimenti, i sistemi termici e di eccitazione determinano il limite effettivo. Al diminuire del fattore di potenza, la stessa potenza apparente (kVA) viene consumata con un lavoro reale inferiore. Al di sotto del fattore di potenza nominale, solitamente 0,8, la potenza erogata (kW) è inferiore, ma il riscaldamento e le sollecitazioni rimangono invariati. Per questo motivo, i generatori vengono spesso declassati per fattori di potenza inferiori, mentre i motori non hanno questa limitazione.

• Il fattore di potenza varia da 0 a 1 e un fattore di potenza più elevato significa che i kVA vengono convertiti in kW utili in modo più efficiente.

• Sono fortemente preferibili i generatori con un fattore di potenza compreso tra 0,8 e 0,9.

• Per convertire i kVA in kW: moltiplicare i kVA per il fattore di potenza. Esempio: 375 kVA × 0,8 = 300 kW.

• Per convertire i kW in kVA: dividere i kW per il fattore di potenza. Esempio: 300 kW ÷ 0,8 = 375 kVA.

Questa conversione va applicata al carico critico totale. Un carico critico di 2 MW diviso per 0,8 equivale a 2.500 kVA. Questo valore rappresenta la potenza apparente minima che il generatore diesel del data center deve fornire. A questo valore di base vanno poi applicati i fattori di ridondanza e le riduzioni di potenza dovute alla posizione del sito.

Regolare in base all'altitudine, alla temperatura e all'autonomia del carburante.

Le specifiche di potenza dei generatori standard si basano su condizioni operative di riferimento specifiche. I produttori valutano le loro apparecchiature a una temperatura ambiente di 25 °C e a un'altitudine di 100 metri. Le condizioni del vostro sito raramente corrispondono a queste condizioni di riferimento. È necessario ridurre la potenza del generatore in base al vostro effettivo ambiente operativo.

La produzione disponibile viene calcolata utilizzando fattori quali altitudine e temperatura.

Potenza disponibile = Potenza nominale × Fattore di altitudine × Fattore di temperatura

Esempio: 1.000 kW × 0,92 (altitudine) × 0,97 (temperatura) = 892,4 kW di potenza disponibile.

La tabella seguente mostra la produzione approssimativa disponibile a diverse altitudini.

In genere, i produttori richiedono una riduzione di potenza al di sopra dei 500-1.000 piedi, a seconda del tipo di motore.

La riduzione delle prestazioni in funzione della temperatura segue uno schema simile.

1. Condizioni di valutazione standard: 77°F (25°C).

2. Impatto moderato: circa 95 °F (35 °C) — lieve riduzione delle prestazioni.

3. Riduzione di prestazioni misurabile: al di sopra di 104 °F (40 °C).

4. Perdita di capacità sostanziale: temperatura prossima ai 122 °F (50 °C).

5. È preferibile consultare le curve di prestazione fornite dal produttore piuttosto che basarsi su ipotesi generiche.

La riduzione della potenza dei generatori è particolarmente critica per i data center, dove gli obiettivi di continuità dell'alimentazione e di disponibilità non lasciano margine di errore. Se un generatore non è in grado di supportare il carico critico completo a causa dell'altitudine o della temperatura, la disponibilità potrebbe essere compromessa. È necessario valutare le condizioni specifiche del sito e la crescita del carico durante la pianificazione dell'alimentazione di backup.

Le considerazioni regionali influiscono sulla strategia di declassamento.

I requisiti di autonomia del carburante aggiungono un'ulteriore dimensione al calcolo del dimensionamento. La norma NFPA 110 definisce la durata in ore durante le quali un sistema di alimentazione di emergenza deve funzionare alla massima potenza nominale senza rifornimento di carburante. La Classe 2 richiede 2 ore. La Classe 48 richiede 48 ore. La Classe X generalmente prevede 96 ore.

• La classe NFPA 110 definisce la durata in ore durante le quali un sistema EPSS deve funzionare alla massima potenza nominale senza rifornimento di combustibile; ad esempio, la Classe 2 richiede 2 ore, la Classe 48 richiede 48 ore e la Classe X generalmente prevede 96 ore.

• I requisiti di carburante della norma NFPA 110 seguono una regola del 133%: il sito deve immagazzinare il 133% del carburante specificato dalla classe applicabile. Ad esempio, un sistema di Classe 48 che necessita di 9.000 galloni per 48 ore richiederebbe almeno 12.000 galloni in loco.

La norma NFPA 110 utilizza le classi per specificare il tempo minimo di funzionamento che un sistema EPSS deve sostenere senza rifornimento, con classi che vanno dalla Classe 0,083 (5 minuti) alla Classe X (una durata definita dall'utente). La capacità di stoccaggio del carburante deve corrispondere al requisito della classe di funzionamento. È inoltre necessario verificare che il generatore possa mantenere il pieno carico per tutta la durata di funzionamento richiesta.

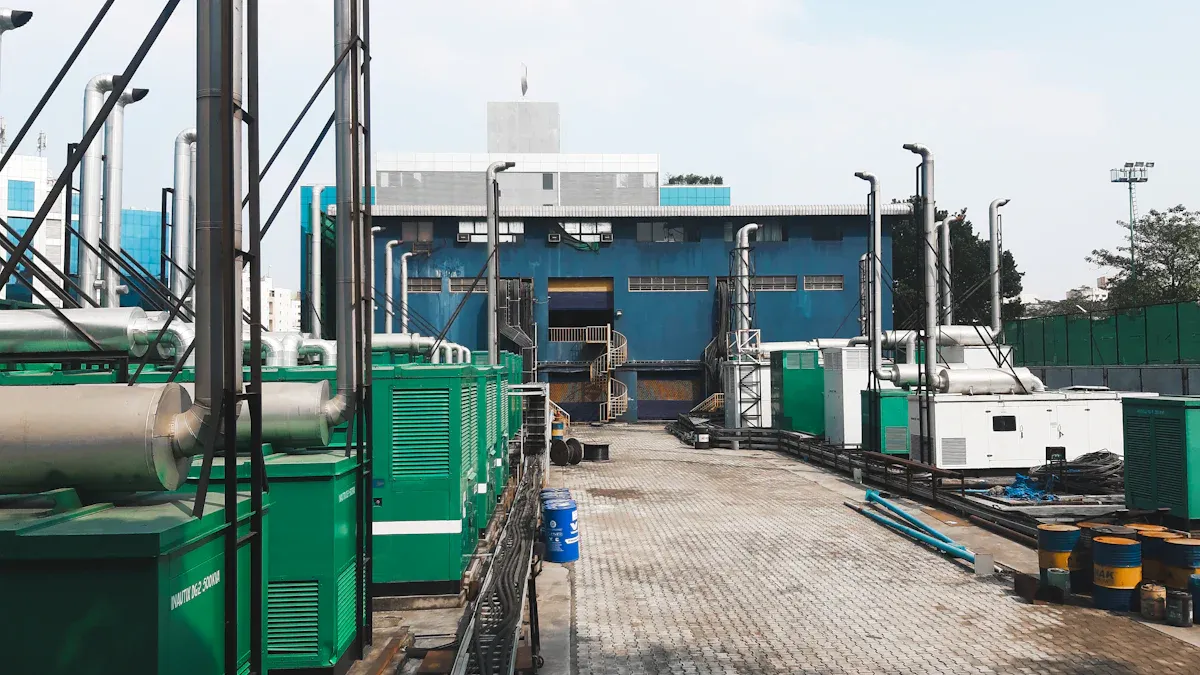

Selezione e verifica del generatore diesel del data center

Confronto tra le valutazioni in modalità standby e in prima serata

È necessario scegliere la potenza nominale corretta per la propria applicazione. Le potenze nominali di standby sono adatte al backup di emergenza con un numero limitato di ore annue. Le potenze nominali di prima linea supportano il funzionamento continuo con un numero illimitato di ore a carico variabile. I data center in genere richiedono apparecchiature di prima linea per garantire l'affidabilità nelle applicazioni critiche.

Specificare gli interruttori di trasferimento e le apparecchiature di parallelismo

La configurazione dell'interruttore di trasferimento determina la fluidità delle transizioni di alimentazione durante un'interruzione. Una transizione aperta crea una breve interruzione che il gruppo di continuità (UPS) deve compensare. Una transizione chiusa garantisce un'interruzione percepibile pari a zero per i carichi IT sensibili. È consigliabile specificare interruttori con transizione chiusa per le applicazioni critiche dei data center.

Il collegamento in parallelo consente a più generatori di condividere il carico. Questa configurazione garantisce la ridondanza nel caso in cui un'unità si guasti o necessiti di manutenzione. Il sistema di controllo deve impedire il trasferimento del carico finché tutti i generatori in parallelo non raggiungono una tensione e una frequenza stabili.

Soluzioni di generatori LEHUI per backup mission-critical

LEHUI LEHUI offre soluzioni di alimentazione affidabili progettate per gli ambienti dei data center. I generatori LEHUI sono dotati di regolatori di velocità elettronici per una rapida stabilizzazione della tensione. La gamma di prodotti LEHUI comprende alternatori a magneti permanenti con schede di regolazione automatica della tensione che consentono di ottenere variazioni di tensione inferiori allo 0,5%. LEHUI supporta il funzionamento in parallelo con sincronizzazione automatica e distribuzione del carico. Avrete a disposizione reti di assistenza locali e contratti di manutenzione che coprono filtri, cambi d'olio e test di carico.

Eseguire la checklist di verifica finale

Prima di procedere all'acquisto di un generatore diesel per data center, verificate i seguenti parametri:

• Le potenze nominali corrispondono al carico calcolato, con un margine di crescita.

• I sistemi di avviamento includono batterie ridondanti o doppi motorini di avviamento.

• Le unità di controllo rilevano i guasti di rete e si integrano con i sistemi di gestione degli edifici.

• Lo stoccaggio del carburante supporta la classe di tempo di esecuzione richiesta

• Le certificazioni delle apparecchiature sono conformi alle norme ISO 8528 e NFPA 110.

Eseguire test con banco di carico prima dell'installazione finale. Applicare il carico con incrementi del 25%, 50%, 75% e 100%. Monitorare la stabilità della tensione, la risposta in frequenza e le prestazioni di raffreddamento a ciascun livello.

Ora disponete di una formula di dimensionamento chiara. Sommate la potenza critica totale in kW, la ridondanza e il margine di crescita. Convertite tale somma in kVA con un fattore di potenza di 0,8. Applicate le riduzioni di potenza in base all'altitudine e alla temperatura del sito. Verificate la potenza totale in kW in condizioni N+1. Confermate ogni fattore di riduzione di potenza prima di procedere all'acquisto. Utilizzate il software di dimensionamento del produttore per il vostro generatore diesel per data center. Eseguite test con banco di carico prima dell'installazione finale.

FAQ

Di che potenza deve essere un generatore diesel per un data center da 1 MW?

Sono necessari circa 1.600-1.800 kVA. Questa cifra tiene conto di un PUE compreso tra 1,2 e 1,4, della ridondanza e delle riduzioni di potenza del sito. LEHUI può aiutarti a verificare i requisiti esatti.

Come si calcola la potenza apparente (kVA) del generatore di un data center a partire dai kW?

Dividete la potenza critica totale in kW per un fattore di potenza di 0,8. Un carico di 2 MW diventa 2.500 kVA. Aggiungete i fattori di ridondanza e di riduzione di potenza dopo questa conversione.

È possibile utilizzare un generatore di emergenza per il backup di un data center?

No. I data center richiedono prestazioni di funzionamento continuo o ininterrotto per garantire l'affidabilità in applicazioni critiche. Le prestazioni in modalità standby sono adatte solo a un numero limitato di ore annue. LEHUI offre generatori adatti al funzionamento continuo nei data center.
